Folios en cache local
Le cache accélère l’ouverture des folios dans AxiomCAD en conservant une copie locale des données de chaque folio sur le poste de travail. Fonctionnement, activation et actions disponibles : tour d’horizon complet de cette fonctionnalité. Disponibilité Cette fonctionnalité est disponible à partir de la version 5.1.50 d’AxiomCAD ferroviaire sous Autocad 2026. À quoi ça sert ? Ouvrir un folio nécessite normalement d’aller chercher son contenu dans la base de données. Sur une grosse affaire, répéter cette opération à chaque ouverture ralentit le travail. Le cache de folios conserve une copie locale de chaque folio directement sur l’ordinateur pour accélérer leur ouverture. Une fois le folio ouvert, les commandes et l’enregistrement se font toujours en base de données, comme auparavant. Comment activer le cache ? Le cache est désactivé par défaut : il faut l’activer explicitement via une variable dans le setenv.bat. Nom : AXIOM_CACHE_FOLIO Valeur : 1 SET AXIOM_CACHE_FOLIO=1 => runnersgestionsetenv.bat Redémarrer AutoCAD/AxiomCAD Ferro pour que la variable soit prise en compte. Pour désactiver le cache sur ce poste, il suffit de remplacer 1 par 0 et de redémarrer. Le cache est propre à chaque ordinateur Chaque poste a son propre cache, stocké sur son disque local. Ouvrir un folio sur un poste ne l’enregistre pas dans le cache d’un autre poste : chaque utilisateur constitue progressivement son propre cache au fil de ses ouvertures. Le cache se met à jour tout seul C’est le point important : vous n’avez normalement rien à faire. Une vérification tourne en arrière-plan en permanence (environ une fois par minute) et compare la date de dernière modification du folio en base avec la copie locale. Dès qu’un folio a été modifié — par vous, par un collègue, ou par une action automatique (indiçage, export, modification d’une propriété d’affaire…) — le cache correspondant est automatiquement invalidé et rechargé depuis la base au prochain passage de cette vérification. Vous ouvrez donc toujours la dernière version, jamais une version périmée. Cette vérification ne bloque jamais votre travail : elle se fait discrètement en tâche de fond, sans ralentir vos actions. Si un folio est dit invalide en local au moment de son chargement, il sera chargé directement depuis la base de données. Les logs AxiomCAD vous informe dans la console Autocad du mode de chargement utilisé pour le folio ouvert : ou Un fichier de log indépendant est généré dans le dossier Temp, à côté du log d’AxiomCAD générique : Le compteur dans le titre de l’arborescence Quand le cache est activé, le titre de la palette d’arborescence projet affiche un compteur du type : 243/278 folios en cache – Affaire : … Le premier nombre est le nombre de folios actuellement valides en cache (à jour, prêts à être ouverts instantanément). Le second nombre est le nombre total de folios de l’affaire. Un chiffre inférieur au total est normal : ça signifie simplement que certains folios ont été modifiés récemment et attendent leur prochain passage de rechargement (au maximum une minute). Ce n’est pas une anomalie à corriger. Les actions à votre disposition Dans l’écrasante majorité des cas, aucune intervention n’est nécessaire. Ces commandes existent pour les situations particulières. Forcer le rechargement d’un folio Un clic droit sur le folio dans l’arborescence projet → Ouvrir recharge le folio courant directement depuis la base, en ignorant le cache existant. Il est également possible d’utiliser la commande RF_RECHARGEFOLIO sur le folio ouvert. Quand l’utiliser : si vous avez un doute sur le contenu affiché d’un folio précis et voulez être certain d’avoir la version base, sans attendre le prochain cycle de vérification automatique. Vider entièrement le cache local Supprime tous les fichiers de cache de votre poste, pour toutes les affaires. La synchronisation repart de zéro : les folios seront rechargés progressivement depuis la base au fil des prochains cycles. Quand l’utiliser : en cas de doute général sur l’état du cache de votre poste (comportement inhabituel, après un incident, ou sur conseil du support), pour repartir sur une base saine. Cette action est sans risque : elle ne supprime aucune donnée en base, uniquement des copies locales qui seront reconstruites automatiquement. Commande associée : RF_VIDER_CACHE_FOLIO Activer / désactiver la synchronisation Bascule (allume/éteint) la vérification automatique en arrière-plan sur votre poste. Quand l’utiliser : normalement jamais manuellement — la synchronisation se met déjà automatiquement en pause pendant les opérations lourdes (import d’affaire, bornage complet, export, dbaff…) pour ne pas les perturber, puis reprend seule ensuite. Cette commande n’est utile que pour un cas non couvert par cette pause automatique (par exemple une opération de maintenance base de données lancée directement en dehors d’AutoCAD). Commande associée : RF_FOLIO_CACHE_SYNC En résumé Situation Action Usage normal Rien à faire, tout est automatique Le compteur n’est pas au maximum Normal, attendre le prochain cycle (≤ 1 min) Doute sur un folio précis RF_RECHARGEFOLIO (ou clic droit → Ouvrir) Doute général / comportement anormal RF_VIDER_CACHE_FOLIO Opérations particulières (tests, maintenance, problématiques multi-utilisateurs…) RF_FOLIO_CACHE_SYNC (à réactiver ensuite)
AxiomCAD Ferroviaire prospère sur le marché ferroviaire
La solution de schématique électrique pour l’industrie AxiomCAD Elec, notre solution de schématique électrique dédiée à l’industrie est désormais compatible avec Autocad 2022 et fonctionne avec la base de données Oracle 21c. Ce logiciel, livré aux acteurs de l’industrie depuis 1992, illustre l’expertise et l’expérience d’ASSIGRAPH International en schématique électrique. Certaines fonctionnalités ont été développées à nouveau suite aux évolutions d’Autocad, engendrant par la même occasion des performances améliorées. En savoir plus ? Contactez-nous
AxiomCAD Ferroviaire 2022
Nouvelle version mineure 5.1 pour AXIOMCAD Ferroviaire AxiomCAD Ferroviaire, notre solution de schématique électrique spécialisée dans les études d’exécution en signalisation ferroviaire est désormais compatible avec Autocad 2022 et fonctionne avec une base de données Oracle 21c. Ces maintenances évolutives visent à améliorer l’interface ainsi que l’utilisation. Pourquoi utiliser AxiomCad Ferroviaire ? Cette solution de schématique électrique est en parfaite adéquation avec les métiers du ferroviaire et leurs évolutions technologiques. C’est pourquoi nous avons à cœur d’évoluer de pair avec les montées technologiques et de versions d’Autocad, pour vous offrir une solution logicielle de long terme. AxiomCad Ferroviaire est utilisé par les principaux acteurs du domaine ferroviaire et évolue avec son temps. En savoir plus ? Contactez-nous
AxiomCAD Electrical 2022
La solution de schématique électrique pour l’industrie AxiomCAD Elec, notre solution de schématique électrique dédiée à l’industrie est désormais compatible avec Autocad 2022 et fonctionne avec la base de données Oracle 21c. Ce logiciel, livré aux acteurs de l’industrie depuis 1992, illustre l’expertise et l’expérience d’ASSIGRAPH International en schématique électrique. Certaines fonctionnalités ont été développées à nouveau suite aux évolutions d’Autocad, engendrant par la même occasion des performances améliorées. En savoir plus ? Contactez-nous
Le bornage ne fonctionne pas ? Les points à vérifier
Les points à vérifier dans le cas où le bornage ne fonctionne pas sur un ou plusieurs folios : Vérifier dans les Zones d’Interconnexions que ces règles sont respectées: Les zones définies par les adresses existent en façade et étiquette Les blocs façade et étiquettes sont paramétrés dans les Eléments empilables. Il n’y a pas de représentation en façade pour un élément qui n’en a pas besoin (exemple: « 6p interconnexion » représentation unique en étiquette). Vérifier les Châssis concernés Adresses en façade et étiquette Doublon des blocs d’étiquette ou façade (CHAF et CHAE) Doublon de folios (2 façades ou 2 étiquettes avec les mêmes adresses) Doublon de noms de Châssis Vérifier la pré-affectation en cas de doublon Vérifier les localisations Doublon de localisations Affectation des Châssis sur les localisations Dans le cas d’un bornage semi-manuel, c’est à dire avec un châssis dont les connecteurs on été créés et affectés manuellement dans les schémas.Pour borner la partie automatique en bornage par folio, il est nécessaire de lancer le bornage dans l’ordre des broches de connecteurs de la partie manuelle. Exemple: Folio 3 : broches 10 à 14 du connecteur manuel Folio 4 : broches 1 à 4 du connecteur manuel => Je borne d’abord le folio 4 puis le folio 3. En bref, raisonner « création d’affaire », reprendre les étapes d’une création d’affaire et vérifier que tout a été créé correctement, il y a forcément un problème quelque part…
Comment gérer la Pose/Dépose dans l’affaire ?

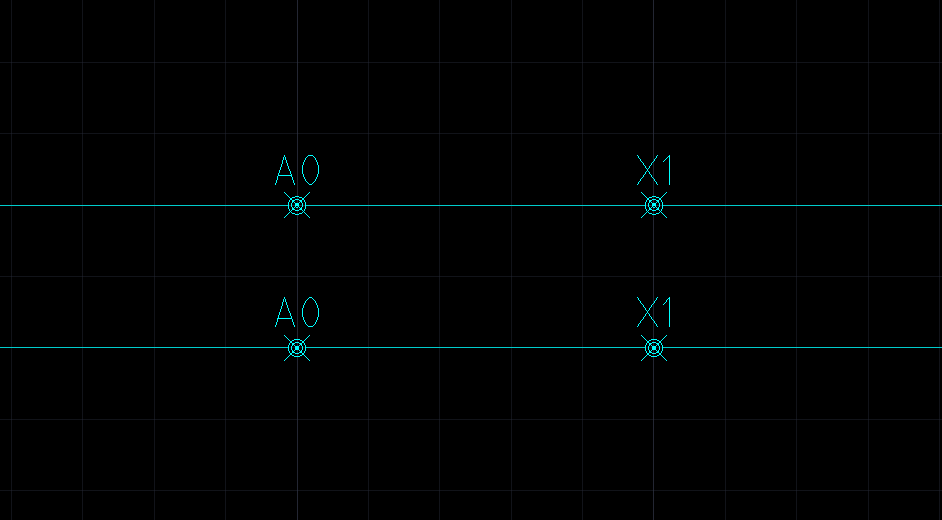

Fenêtre d’activation de la Pose/Dépose La Pose/Dépose (D/P) est activée à la création du premier indice sur demande à l’utilisateur. A noter que l’activation de la Pose/dépose à la création de l’indice peut prendre plusieurs minutes. Une fois la Pose/dépose activée, toutes les modifications effectuées sur un schéma seront prises en compte en D/P, sauf s’il est dans l’état « Pose/dépose désactivée ». La Pose/Dépose est géré sur chaque Folio de façon individuelle, par l’intermédiaire de l’écran de gestion des folios.5 états de D/P sont disponibles pour chaque Folio:– En Pose/Dépose=> D/P en cours sur le folio– Pas en Pose/dépose => Aucune modification en D/P à l’indice– Pose/Dépose désactivée => Aucune D/P sur le folio, les modifications à venir ne générerons pas de D/P– Nouveau => Folio créé à l’indice courant N.B: Penser à cliquer sur modifier avant fermeture de l’écran pour sauvegarder la modification Écran de gestion des folios, modification de l’état du folio La commande « Mettre au net le folio » permet de supprimer la Pose/Dépose du folio, le folio passe à l’état Pose/Dépose Désactivée. Les modifications en Pose sont passent en « noir ».La commande « Mettre au net de l’affaire » permet de mettre au net l’ensemble des folios de l’affaire. La Pose/Dépose est désactivée sur chaque folio Dans tous les cas, la Pose/Dépose n’est jamais réellement désactivée, l’utilisateur peut réutiliser la Pose/Dépose en l’activant sur chaque folio.A la création d’un nouvel indice, la Pose/Dépose sera automatiquement activée sans question à l’utilisateur. La Pose/Dépose sera toujours activée pour chaque indice, laissant le choix d’être utilisée ou non.
La commande RF_NETAFF
La commande RF_NETAFF La commande RF_NETAFF permet de nettoyer une affaire, en cours ou en fin de saisie. Elle agit principalement sur toutes les incohérences présentes dans la base, par les actions suivantes: Suppression des composants résiduels, autrement dit les composants présents dans la base, mais sans fonction ni représentation dans les schémas, telles que les boites ou les relais. Suppression des bornes résiduelles. Il s’agit de toutes les bornes au sens « Point de connexion » présentes dans la base mais liées à aucun composant. Suppression des connexions fictives entre plusieurs bornes. Suppression des conducteurs non utilisés dans les schémas (exemple: fils de câbles supprimés, dont le conducteur est toujours en Base de Données). Correction des niveaux de tension incorrects. Corrections des niveaux de tension sur les bornes sans fil. Correction des torons dont la destination est fausse. Suppression des destinations de câble sans câble (ou sur inconnu). Nettoyage des erreurs graphiques. Nettoyage des torons dont les tenant et/ou aboutissants sont invalides. Nettoyage des liaisons incorrectes (Graphique) Suppression des espaces inutiles dans les numéros de de câbles en façade. Nettoyage des indices en doublon sur les folios.
Export DWG et Indices
Export DWG et Indices Règle numéro 1 : Je ne crée pas d’indice si je n’ai pas exporté tous mes folios! Par ailleurs, il est conseillé de lancer la commande RF_NETAFF avant d’exporter, afin d’éviter les potentielles modifications de données dans l’indice suivant. L’export des folios DWG se fait par les commandes d’export du menu « Traitement/Bornage ». Commandes d’export Commandes disponibles: – Exporter DWG, folio : Exporte le folio ouvert. – Exporter DWG, folios modifiés de la liasse : Exporte les folios modifiés de la liasse – Exporter DWG, folios modifiés de l’affaire : Exporte les folios modifiés de l’affaire – Exporter DWG, choix des folios modifiés… : Met à jour les folios, puis affiche à gauche de l’écran la liste des folios modifiés, les folios passés à droite seront exportés. Les folios absents de l’écran n’ont pas été modifiés. Lorsqu’un folio est exporté, il est placé dans le dossier d’export, sa version exportée est sauvegardée en Base de Données, sa date d’export est mise à jour et il passe automatiquement à l’indice courant dans Axiom. La date d’export et la date de modification sont alors égales à la date actuelle : Dates visibles dans l’écran de folio Pour récupérer un folio déjà exporté dans le dossier d’export, on utilise la commande « Consolider collection ». Pour récupérer tout la collection d’une affaire à un indice donné, on utilise la commande « Consolider collection à l’indice » Un folio exporté ne sera plus exporté tant qu’aucune modification n’a été effectuée, à moins d’utiliser la commande « Exporter DWG, folio » au cas par cas. Pour récupérer un export de folio d’un indice précédent, il convient donc de consolider la collection, et non d’exporter celui-ci, l’export étant considéré comme une modification à l’indice courant. La procédure d’export avec un indice est donc simple, on exporte les folios modifiés uniquement, puis on consolide la collection pour avoir tous les folios dans le même dossier, avec leurs indices et dates respectifs. Concernant le dossier d’export, le dossier racine est configuré par défaut dans l’installation d’AxiomCAD Ferroviaire. Le paramètre « Dossier d’export des folios » de l’écran « Paramètres Divers » permet de définir le nom de dossier dynamique de l’export. Voici les paramètres disponibles: $numaff: Numéro d’affaire $nomaff: Nom de l’affaire $numbor: Numéro de liasse (ex: E26-1) $numlia: Numéro complet de la liasse (ex: E00E00-1E02-1E26-1) $nombor: Titre 1 de la liasse $indice: Indice courant Par exemple: « $numaff$numlia » placera les fichiers exportés dans un dossier nommé par le nom de l’affaire, contenant des dossiers au nom des liasses. Le tout placé dans le dossier paramétré par défaut dans l’installation d’AxiomCAD Ferroviaire. (Description à venir concernant les types de noms d’export…) Après avoir exporté tous les folios, on peut enfin passer à la création de l’indice suivant. Pour vérifier qu’aucun folio n’est encore considéré à modifier, on peut lancer la commande « Exporter DWG, choix des folios modifiés… » et s’assurer que la liste est vide. Si c’est le cas, on peut alors créer une copie ou une sauvegarde de l’affaire avec les commandes de l’onglet « Gestion des projets ». Dans tous les cas AxiomCAD proposera de créer une sauvegarde au format zip de l’affaire au moment de la création d’un indice. A la suite du passage d’indice, toutes les modifications effectuées sur un folio engendreront une mise à jour de la date de modification, et un passage de celui-ci au dernier indice créé. Il existe un ensemble de commandes permettant de gérer les indices manuellement sur un folio et de réinitialiser les dates en cas de problème d’export/indice. Celles-ci seront présentées dans un autre sujet spécifique aux indices.
Documentation
Documentation Retrouvez toute la documentation essentielle pour comprendre et manipuler l’outil AxiomCAD Ferroviaire ! Manuel d’installation – v3.1 Manuel d’exploitation – v1.4 Manuel de saisie – v8.1 Manuel de bibliothèque – v8.2 Manuel de bornage – v3.1 Télécharger Télécharger Télécharger Télécharger Télécharger
AxiomCAD Ferroviaire 2018
AxiomCAD Ferrroviaire 5.0 est désormais compatible avec Autocad 2018! Suites aux évolutions d’Autocad, et dans la lignée d’AxiomCAD 2015, certaines fonctionnalités ont été développées à nouveau et leurs performances améliorées.
