Affecter plusieurs éléments d’un coup avec l’affectation manuelle

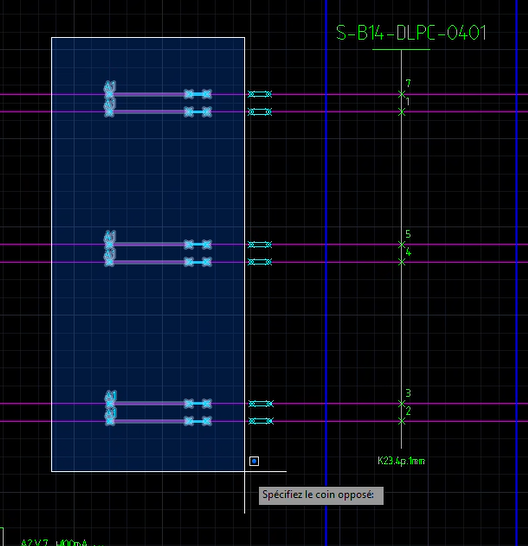

Sélectionnez un groupe de composants, affectez le premier, et laissez l’application numéroter les suivants à votre place. En bref La commande d’affectation manuelle sait désormais traiter une sélection de plusieurs éléments. Vous affectez le premier élément comme d’habitude. Pour les suivants, l’application vous propose de continuer automatiquement, dans l’ordre croissant ou décroissant des numéros, ou de rester en manuel. Cela concerne les alimentations, bornes de bornier, broches de connecteur, dipôles, bobines, contacts, bornes de boîtes et fils de câble. 1. Sélectionner les éléments Deux façons de sélectionner, qui ne se comportent pas pareil : Un rectangle autour d’éléments : ils seront traités par colonne, de haut en bas. Même principe sur un autre type de symbole. 2. Affecter le premier élément Le premier élément du groupe est affecté avec les écrans habituels, par exemple le châssis, le connecteur, puis le numéro de la broche. Le choix actuel est présélectionné. Choix du châssis. Choix du connecteur. Choix du numéro. Seuls les numéros encore libres sont proposés. 3. La proposition d’affectation automatique Dès que le premier élément est affecté, une fenêtre propose d’affecter les autres éléments du groupe qui sont du même type. Dans cet exemple, le numéro 13 a été choisi : seul le sens ascendant est possible, car aucun numéro n’est disponible avant le 13. Le message indique le premier et le dernier numéro qui seraient affectés dans chaque sens. Un sens impossible est grisé, avec la raison. S’il n’y a pas assez de numéros pour tous les éléments, le message précise combien seront affectés ; les autres restent en affectation manuelle. Les éléments sont pris dans l’ordre indiqué dans la fenêtre : de haut en bas dans une colonne, ou dans l’ordre de sélection pour des éléments cliqués un par un. 4. Quand des éléments sont déjà affectés Si certains éléments du groupe ont déjà un numéro, une première question vous est posée, avant celle du sens. Cas d’une colonne de rectangle. Cas d’éléments cliqués un par un. Bon à savoir
Le bornage ne fonctionne pas ? Les points à vérifier
Les points à vérifier dans le cas où le bornage ne fonctionne pas sur un ou plusieurs folios : Vérifier dans les Zones d’Interconnexions que ces règles sont respectées: Les zones définies par les adresses existent en façade et étiquette Les blocs façade et étiquettes sont paramétrés dans les Eléments empilables. Il n’y a pas de représentation en façade pour un élément qui n’en a pas besoin (exemple: « 6p interconnexion » représentation unique en étiquette). Vérifier les Châssis concernés Adresses en façade et étiquette Doublon des blocs d’étiquette ou façade (CHAF et CHAE) Doublon de folios (2 façades ou 2 étiquettes avec les mêmes adresses) Doublon de noms de Châssis Vérifier la pré-affectation en cas de doublon Vérifier les localisations Doublon de localisations Affectation des Châssis sur les localisations Dans le cas d’un bornage semi-manuel, c’est à dire avec un châssis dont les connecteurs on été créés et affectés manuellement dans les schémas.Pour borner la partie automatique en bornage par folio, il est nécessaire de lancer le bornage dans l’ordre des broches de connecteurs de la partie manuelle. Exemple: Folio 3 : broches 10 à 14 du connecteur manuel Folio 4 : broches 1 à 4 du connecteur manuel => Je borne d’abord le folio 4 puis le folio 3. En bref, raisonner « création d’affaire », reprendre les étapes d’une création d’affaire et vérifier que tout a été créé correctement, il y a forcément un problème quelque part…
